光伏儲能充電系統組成及作用

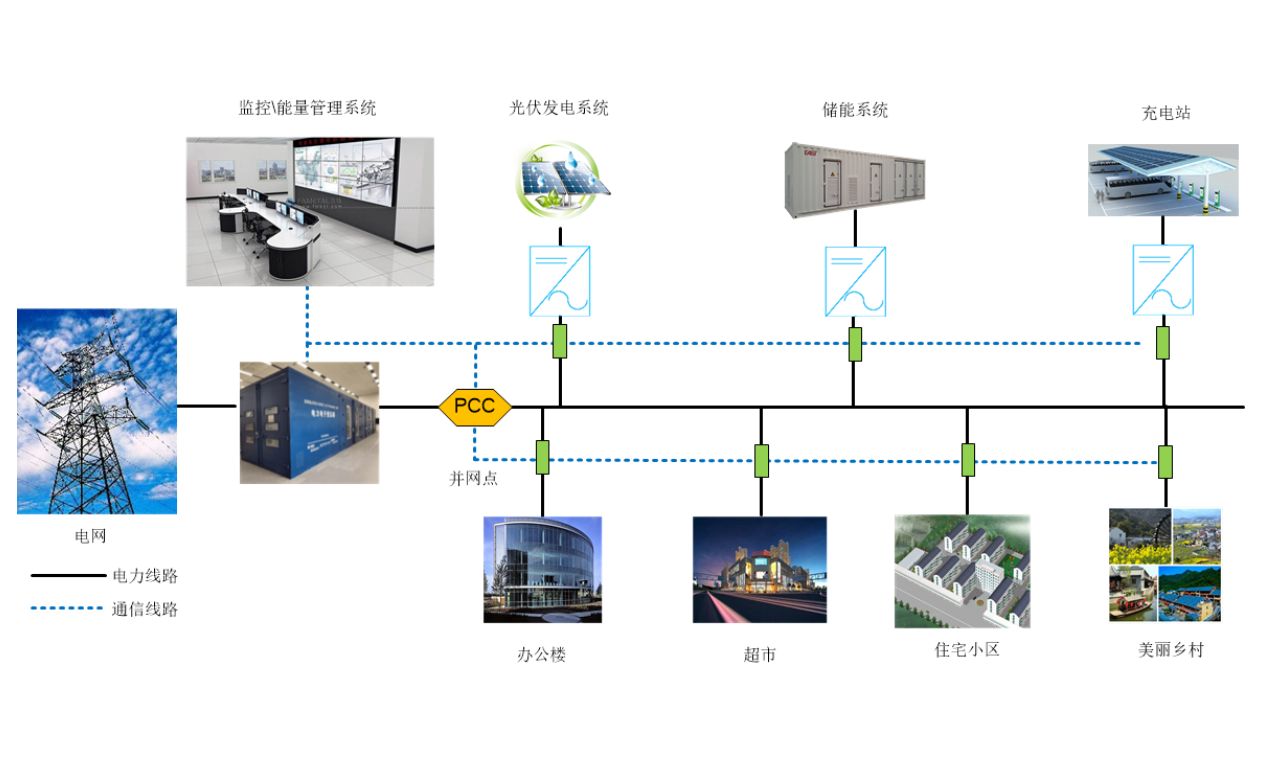

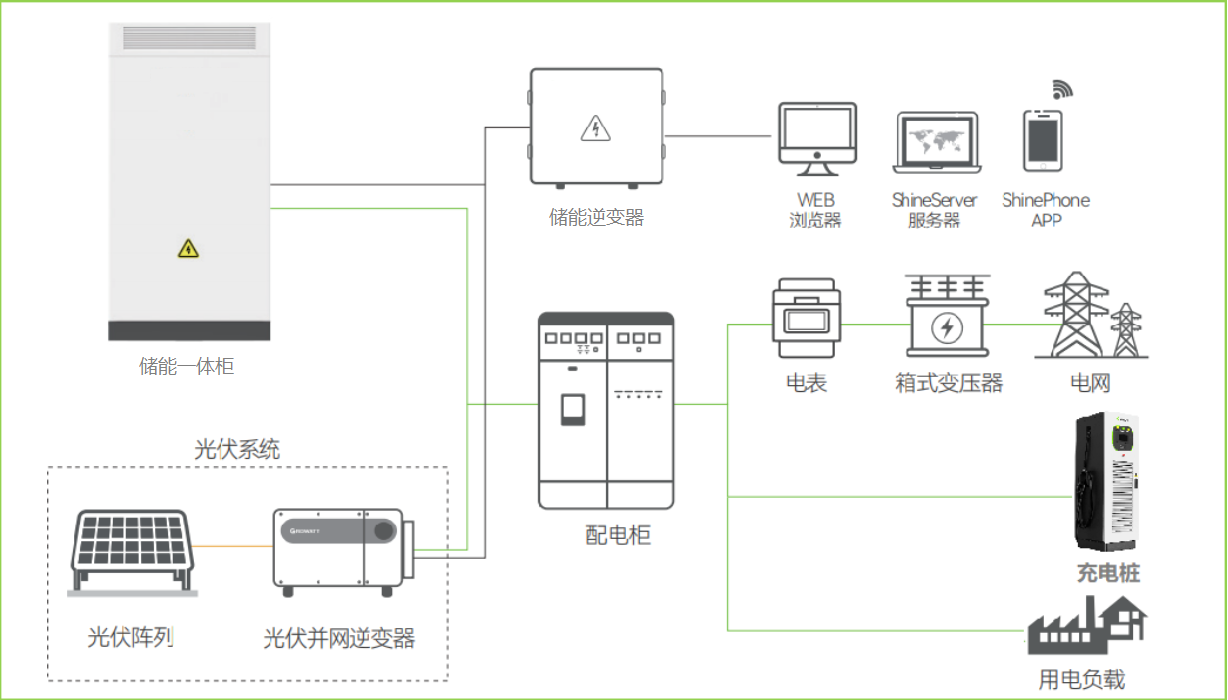

光儲充系統主要由光伏電池組件、光伏車棚、并網逆變器、儲能變流器(PCS)、儲能電池、充電樁設備及計費系統、交流并網柜以及綜合監控系統組成。

1）太陽能光伏組件：利用晶體硅制成，其作用是將太陽輻射能轉換為電能。根據實際需要可將電池組件相互串聯，并聯連接。

2）并網逆變器：將來自太陽能光伏組件的直流電流變換為符合國家電網要求的交流電流的電力變換裝置。

3）儲能電池：用于儲存電量。通常選用磷酸鐵鋰（LFP）方案。

4）儲能變流器(PCS)：可控制蓄電池的充電和放電過程，進行交直流的變換。PCS 控制器通過通訊接收后臺控制指令，根據功率指令的符號及大小控制變流器對電池進行充電或放電。

5）交流配電柜：交流配電柜主要是通過配電給逆變器/儲能變流器提供并網接口，該配電柜含網側斷路器、防雷器、配置發電計量表、逆變器/儲能變流器并網接口及交流電壓、電流表等裝置。

6）充電樁系統：充電樁在該系統中相當于用電負載，可根據項目實際需求進行搭配。

7）綜合監控系統：光伏逆變器、儲能系統均配有數據采集模塊，可將發電信息和運行狀態，實時上傳到云平臺管理系統，通過該監控系統，可集中管理所有光伏、儲能設備數據。

8）整套系統可分為三層：管理層、調度層、執行層。

高速服務區

辦公區

停車場

工業園區等。
