一、安裝順序如下：

1、  到現場先確定UPS、電池柜的安裝位置。

2、安裝電池連接線。

A、確定電池開關所在的位置，確定電池在電池柜中的正負極方向，安裝好電池柜上的空氣開關和接線端子。

B、開始電池線的連接、將電池的正極連接到空氣開關上。

C、從下一層到上一層的電池線要用膠布包好，防止意外碰到短路，檢查螺栓的擰緊情況。

D、最后留出的正負極分清楚，防止接錯，正極從空氣開關上接至連接端子，負極直接從電池的負極接線柱接至接線端子上。

E、查看電池柜里有沒有無關的東西。

F、從電池柜將電池線連接到主機之前，用萬用表測量電池的電壓為103.36V，并檢查正負極出線有沒有接反。

如果有電池盒，將電池串起來，并根據需要連接到主機。

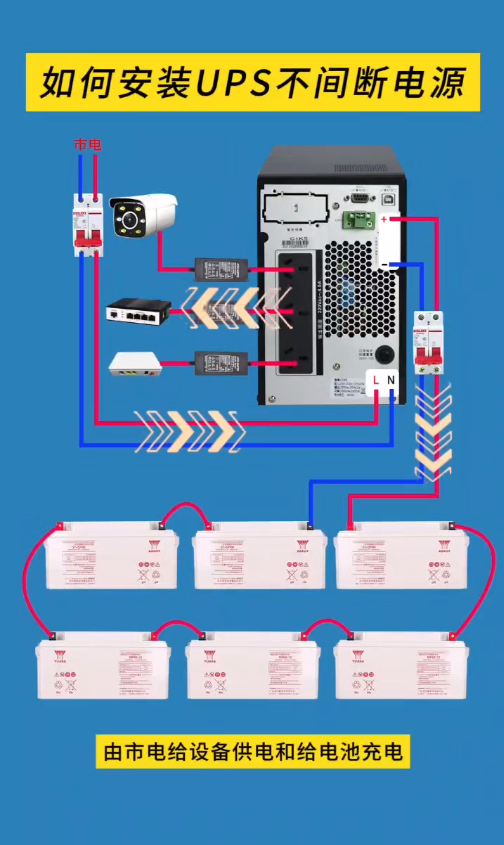

二、ups電池接線示例

1、10KW的ups建議使用6平方電線、低于10KW以下的最好使用4平方，電線需要銅芯。

2、安裝UPS電源最主要的是連接電池，連接電池的要點就是正極接上負極，把每一個電池都串聯起來，然后引出兩根電源線，一根正極、一根負極接上空氣開關。

3、引出的電池電源線可以制作成插頭接入ups主機，ups主機上面可以制作其他的插口。

4、主機輸入會有兩種形式，一種形式是市電接入、一種形式是電池接入，市電接入就是220V或者380V電源接入，火線接入L、零線接入N。

5、電池接入主機是正負接入，電池正極接入主機正極，電池負極接入主機負極，切記不能接反。

6、輸出端就是可以接入設備的電源，也就是最終我們需要的電源，主機會自動穩定電壓，避免電壓沖擊導致儀器損壞。
